Popis produktu

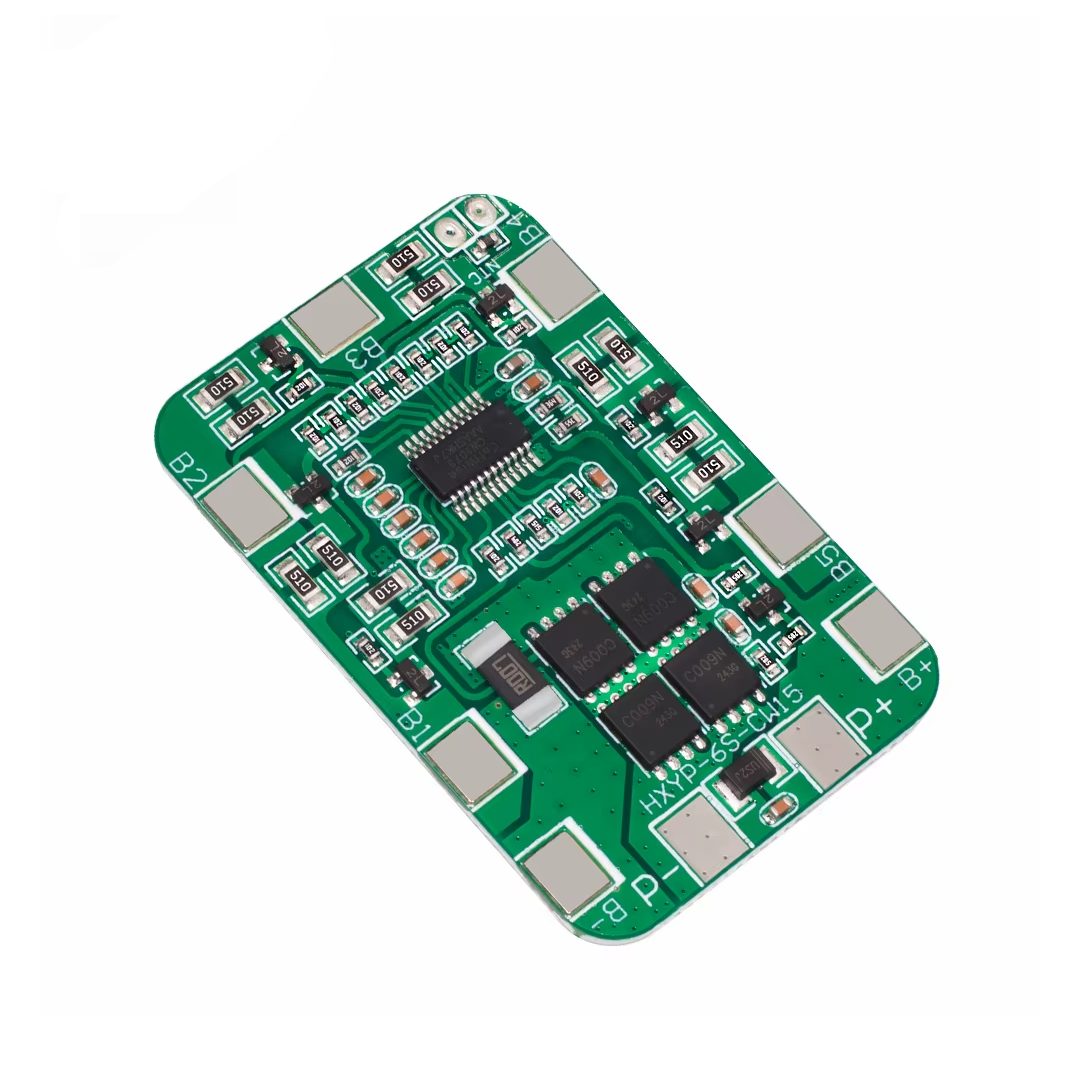

Ochranný modul BMS určený pro správu a ochranu 6článkových Li-Ion akumulátorových sad (konfigurace 6S) se jmenovitým napětím 21,6 V – 22,2 V. Deska spolehlivě chrání bateriové články před přebitím, hlubokým podvybitím, nadproudem a zkratem. Modul zvládá trvalý provozní proud až 12 A (špičkově až 22 A). Je ideální volbou pro 24V bateriové aplikace, menší aku nářadí, LED osvětlení, záložní napájecí zdroje či robotické konstrukce. Upozornění a doporučení k zapojení: Modul nedisponuje funkcí balanceru. Před sestavením bateriového packu je nutné mít všechny články předem srovnané na shodné napětí, kapacitu i vnitřní odpor. Při zapojování pájejte vodiče postupně od nejnižšího potenciálu: B−, B1, B2, B3, B4, B5 a nakonec B+. Zapojení odboček jednotlivých článků provádějte přesně podle schématu, aby nedošlo k poškození řídicího obvodu. Při použití ve výkonových zařízeních s vyšším proudovým odběrem doporučujeme použít tvrdé vysokoproudé články (High-Drain). Po sestavení může být výstup P+/P− v ochranném stavu. Pro aktivaci modulu stačí krátce připojit 25,2V nabíječku na svorky P+/P−. Specifikace: Typ článků: Li-Ion Počet článků: 6 v sérii (6S, jmenovité napětí 21,6 V – 22,2 V) Nabíjecí napětí: 25,2 V DC Maximální trvalý provozní proud: 12 A Maximální špičkový proud: 22 A Funkce balanceru: Ne (pouze ochranný obvod) Rozměry: 53,5 × 35,5 × 2,5 mm Obsah balení: 1× BMS ochranný modul pro 6S Li-Ion články 18650 – 12A (bez balanceru)
