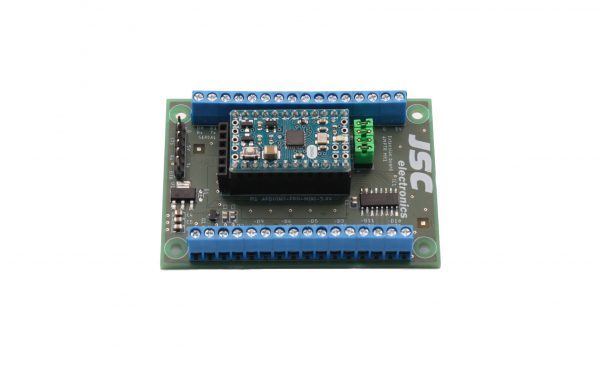

JSC Tranzistorový Shield pro klon Arduino Mini 5V

Shield je určen pro klon Arduino Mini Pro 5V. Umožňuje napájet Arduino ze zdroje  7 - 15V DC a obsahuje výkonové výstupy (typ NPN, spínaná zem), které umožují spínat zátěž až 500 mA na jeden kanál (celkem 7 kanálů). Je částečně kompatibilní také s originálním vývojovým kitem Arduino Mini, které má jinou konfiguraci pinů. Specifikace: Napájení: 7 - 15 V DC Počet vstupně-výstupních pinů:14 Počet výkonových výstupů: 7 (z toho 6 PWM) Max. spínané napětí výkonového výstupu: 15V DC Max. spínaný proud výkonového výstupu: 500 mA Max. výstupní proud 5V výstupu: 500 mA  Rozměr DPS: 50 x 71 mm Průměr montážních otvorů: 3 mm Rozteč montážních otvorů: kratší: 40 mm, delší: 63 mm Upozornění: Jsou-li na shieldu nasazeny propojky (jumpery) na pinech D4, D7, D8 nebo D12, nesmí být tyto piny nakonfigurovány jako výstupy (došlo by ke zkratu). Z výroby jsou piny konfigurovány jako vstupy a před programováním doporučujeme propojky odpojit. Balíček obsahuje jeden JSC Tranzistorový Shield pro klon Arduino Mini 5V.
