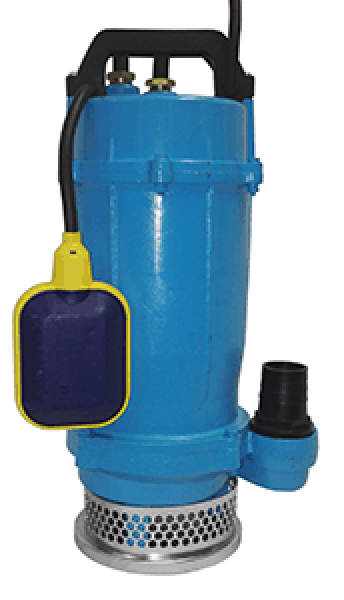

Ponorná drenážní čerpadla řady WQ jsou určena pro čerpání znečištěných vod, kalů splašků, odpadních vod a vyčerpávání vody ze zalitých sklepů, kanálů, výkopů apod. Uplatnění též najdou při čerpání vody z povrchových a podúrovňových zdrojů, jako jsou řeky, rybníky, jímky a bazény.
- Drenážní čerpadla řady WQ jsou určena pro čerpání znečištěných vod, vyčerpávání vody ze zalitých sklepů, kanálů, výkopů apod. Uplatnění též najdou při čerpání vody z povrchových a podúrovňových zdrojů, jako jsou řeky, rybníky, jímky a bazény.
- Čerpadla v provedení 230V jsou standardně dodávána včetně tepelné ochrany proti přetížení zabudované v čerpadle, nadproudové ochrany proti zkratu na kabelu, plováku, 10 m kabelu a vidlice.
- Maximální teplota čerpané kapaliny je 35 °C, maximální teplota okolí je 70 °C, maximální ponor čerpadla je 10 m
- Maximální vnější rozměry 220 (Š) x 440 (V) mm
Konstrukce:
- Čerpadla v provedení 230V jsou standartně dodávána včetně tepelné ochrany proti přetížení zabudované v čerpadle, nadproudové ochrany proti zkratu na kabelu, 10m kabelu, plováku, vidlice.
- Ponorná čerpadla v provedení 400V jsou dodávána standartně včetně tepelné ochrany proti přetížení zabudované v čerpadle (do výkonu motoru 1,1 kW včetně) a 10m kabelu, s volným koncem kabelu bez vidlice a jističe. Tato čerpadla je proto nutně dodatečně jistit proti zkratu nadproudovou ochranou nastavenou na hodnotu proudu uvedenou na štítku čerpadla.
- Motor čerpadel je suchý, chlazený okolní kapalinou.
- Rozběh motoru 230V je zajišťován pomocí rozběhového stykače nebo kondenzátoru, případně obou.
- Dvojitá mechanická ucpávka CE/CA - SiC/SiC se vyznačuje vysokou odolností proti otěru. Z důvodů mazání a chlazení je mechanická ucpávka v olejové komoře.
Od strany oběžného kola je mechanická ucpávka chráněna guferem, které brání průniku nečistot k ucpávce. Do výkonu motoru 1,1 kW včetně je gufero kombinováno s keramickým pouzdrem na hřídeli. - Čerpadla musí být z důvodu chlazení motoru ponořena celkově do kapaliny. Čerpadla nelze použít v prostředí s nebezpečím výbuchu.
Materiály:
- víko čerpadla - slitina hliníku
- tělesa čerpadla - slitina hliníku
- sací síto - upravená konstrukční ocel
- horní a dolní ložiskové těleso - slitina hliníku
- spirála - slitina hliníku
- hřídel - nerez ocel ČSN 17240
- noryl (ostatní drenážní čerpadla)
- těsnící kroužky - pryž NBR
- mechanická ucpávka - dvojitá v olejové komoře
- polovina MU od motoru CE/CA
- polovina MU od oběžného kola SiC/SiC
