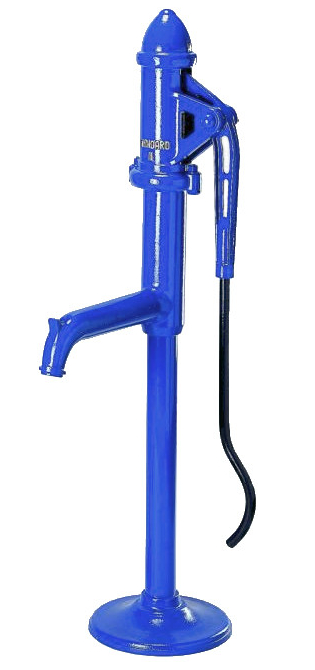

Ruční pumpa pro dopravu vody u hloubek do 30m. Ruční stojanová čerpadla STANDARD s vysokým výtokovým stojanem jsou určena k čerpání vody pitné nebo užitkové bez mechanických příměsí o max. teplotě 40°C.
Varianty
STANDARD T – tlaková hlava pro výtlak vody
STANDARD II – volný výtok vod
Seřízení čerpadla
Příplatek za nezbytné příslušenství a seřízení pro správné fungování ruční pumpy.
Seřízení do hloubky se skládá z
- připevňovací spony s dřevěnými klíny,
- pracovního válce,
- výtlačného potrubí
- a sacího potrubí se sacím košem.
Dále z odvodňovacího zařízení (pro vypuštění vody ze stojanu tělesa, aby v něm nezamrzla voda), které je umístěno na výtlačném potrubí asi 80 cm pod talířem stojanu. Také z vnitřního táhla, které spojuje píst ve válci s vahadlem stojanu, které zprostředkovává přenos pohybu mezi pákou ruční pumpy a pístem v pracovním válci. Pracovní válec s pracovním pístem je samostatně umístěn ve studni nad výtlačným potrubím.
Typ pracovního válce určuje hloubka studny. Výtlačné trubky (nad pracovním válcem) musí být kovové, běhá v nich táhlo a plastové by se poškodily. Sací potrubí (pod pracovním válcem) musí být 100% těsné, veškeré spoje perfektně utěsněné. Sací trubky mohou být i plastové.
Pracovní válec je nezbytný pro čerpání vody a není součástí dodávky samostatného čerpadla.
Velikost pracovního válce určuje hloubka studny.
Přehledová tabulka
306/90 308/65 306/75 Průměr prac. válce (mm) 90 65 75 Hloubka studny (m) 4-15 23-30 16-22 Dodávané množství (l/min) 37 20 25 Počet zdvihů (l/min) 35 40 38 Zdvih pístu (mm) 170 170 170 Připojovací závit G1 1/2" G1 1/2" G1 1/2"
* Potřebujete seřízení čerpadla do větší hloubky než 10 m? Umíme seřízení až do 30 m.
