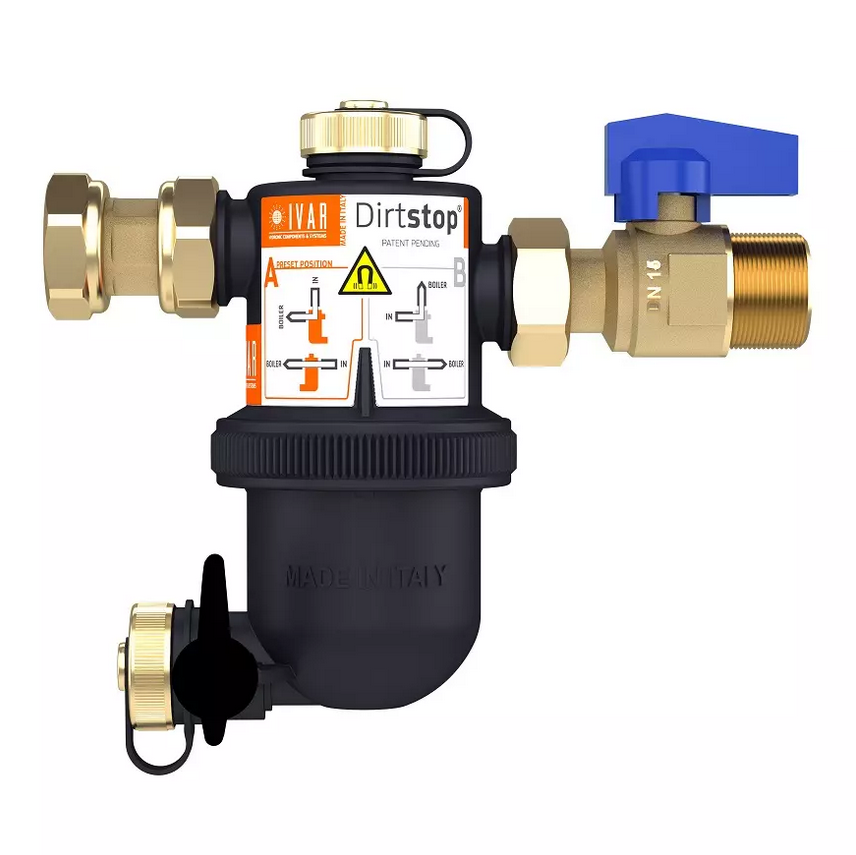

Magnetický otočný filtr IVAR.DIRTSTOP ® je filtr s dvojitou separační funkcí pro odstranění nečistot, nezbytnou pro zvýšení životnosti kotlů, alternativních zdrojů, oběhových čerpadel, regulačních prvků a měřičů spotřeby tepla. Zlepšuje tepelnou výměnu, celkovou účinnost otopného systému a chrání jej po mnoho let díky pravidelné údržbě a čištění.
Dvojitou filtrační funkcí je zabezpečena separace / odloučení všech magnetických a nemagnetických nečistot při jednom průtoku média magnetickým filtrem. Díky patentované otočné vložce zaručuje maximální filtrační účinnost v jakékoli variabilní pozici instalace.
IVAR.DIRTSTOP ® může být instalován v otopných systémech s různými zdroji vytápění, ať už se jedná o kotle, tepelná čerpadla nebo jiné zdroje tepla. Pokud se topné médium používá alternativně i pro chlazení v létě, musí být IVAR.DIRTSTOP ® dostatečně izolován.
- Maximální provozní tlak PN 3
- Rozsah provozní teploty 0 až +90 °C
- Magnet: Na bázi Neodymu
- Magnetická indukce B = 1,2 T (12.000 G)
Filtračního sítko Porozita 800 μm; materiál nerezová ocel AISI 304. Kompatibilní kapaliny Voda nebo koncentrace glykolu (max. 50 %). Materiál technopolymer IXEF®; mosaz CW617N, těsnění EPDM.
Průtokový součinitel Kv
- Otočná vložka v pozici A – úhlové připojení: 5,6 m³/h
- Otočná vložka v pozici A1 – přímé připojení: 6,2 m³/h
- Otočná vložka v pozici B – úhlové připojení: 5,5 m³/h
- Otočná vložka v pozici B1 – přímé připojení: 5,7 m³/h
Připojení
- Připojovací rozměr závit vnější 3/4" M x závit vnitřní 3/4" F
- Rozměry 66 x 143 x 70 mm
- Max. utahovací moment 1,4 Nm
