Popis produktu

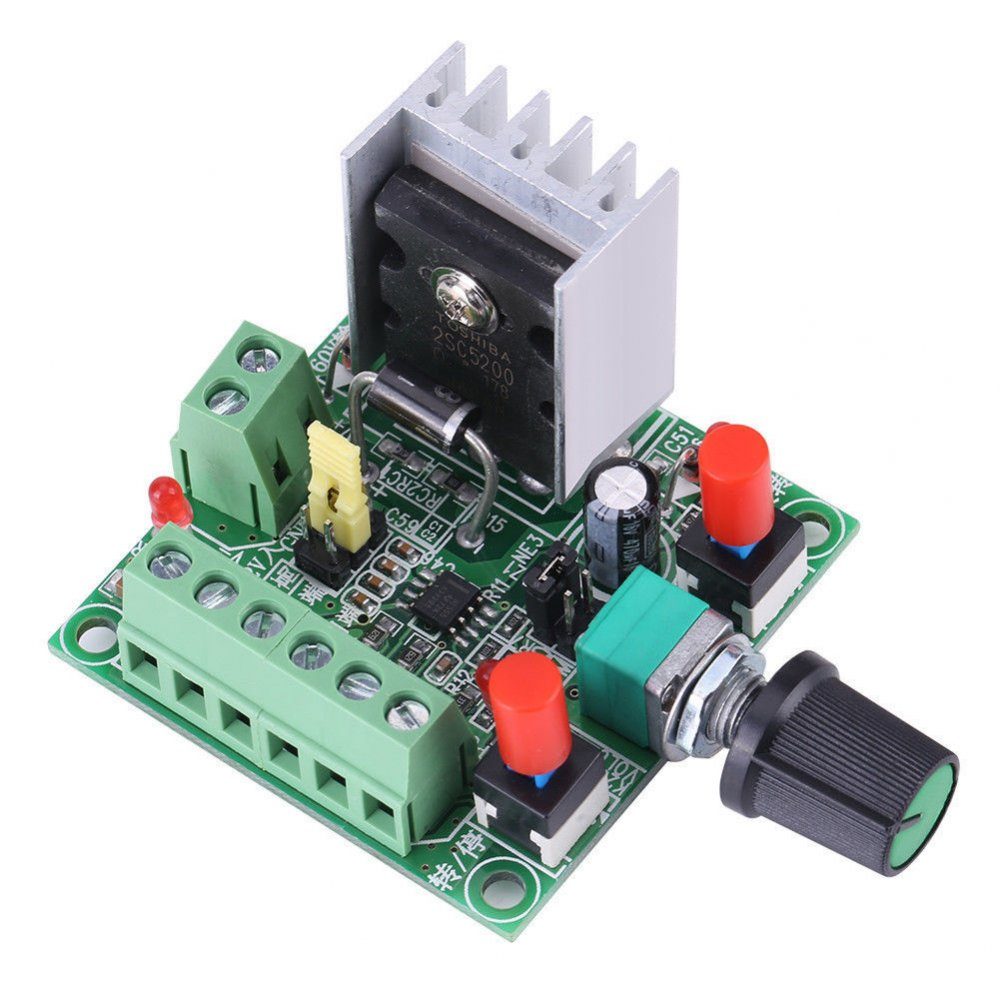

V kombinaci s motorovým driverem je tento ovladač jednoduchou cestou, jak rozpohybovat a ovládat krokový motor. FREQ/PWM: Modul má dva režimy provozu, frekvenční a PWM. Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem. V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu“. V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem. Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů. K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů. Modul umožňuje: plynulou regulaci otáček krokového motoru (i nad rámec pracovní freqvence motoru) pozastavení otáčení motoru změnu směru otáčení motoru široký rozsah pracovních kmitočtů pro různé drivery a různé krokové motory - univerzální modul Specifikace: Napájecí napětí: 5-160V DC (5-12V nebo 12-160V dle zapojení) Integrovaný obvod: NE555, Analogové řízení Pracovní režim: FREQ (úprava frekvence výstupního signálu) nebo PWM (změna poměru doby aktivního a neaktivního signálu - duty cycle) Pracovní rozsahy FREQ: 60Hz - 192Hz, 540Hz - 16kHz, 5,6kHz - 122kHz Pracovní rozsahy PWM: 91Hz - 156Hz, 820Hz - 1,3kHz, 8,3kHz - 12kHz Kontrolky: Napájení, Enable, Směru otáčení Rozměry: 50x50x35mm Hmotnost: 50g Upozornění: Ovladač sám o sobě není možné připojit na krokový motor, je zapotřebí výkonového prvku - driveru, pro který tento ovladač funguje jako jednoduchá řídící jednotka. Typicky například driver TB6600. Uopzornění: Při práci s napětím nad 60VDC dbejte bezpečnosti své i osob v kontaktu s tímto modulem. Napětí nad 60VDC je již nebezpečné napětí a je zapotřebí odbroné montáže. Obsah balení: 1x Ovladač krokových motorů, univerzální, Freq/Duty signál
