Popis produktu

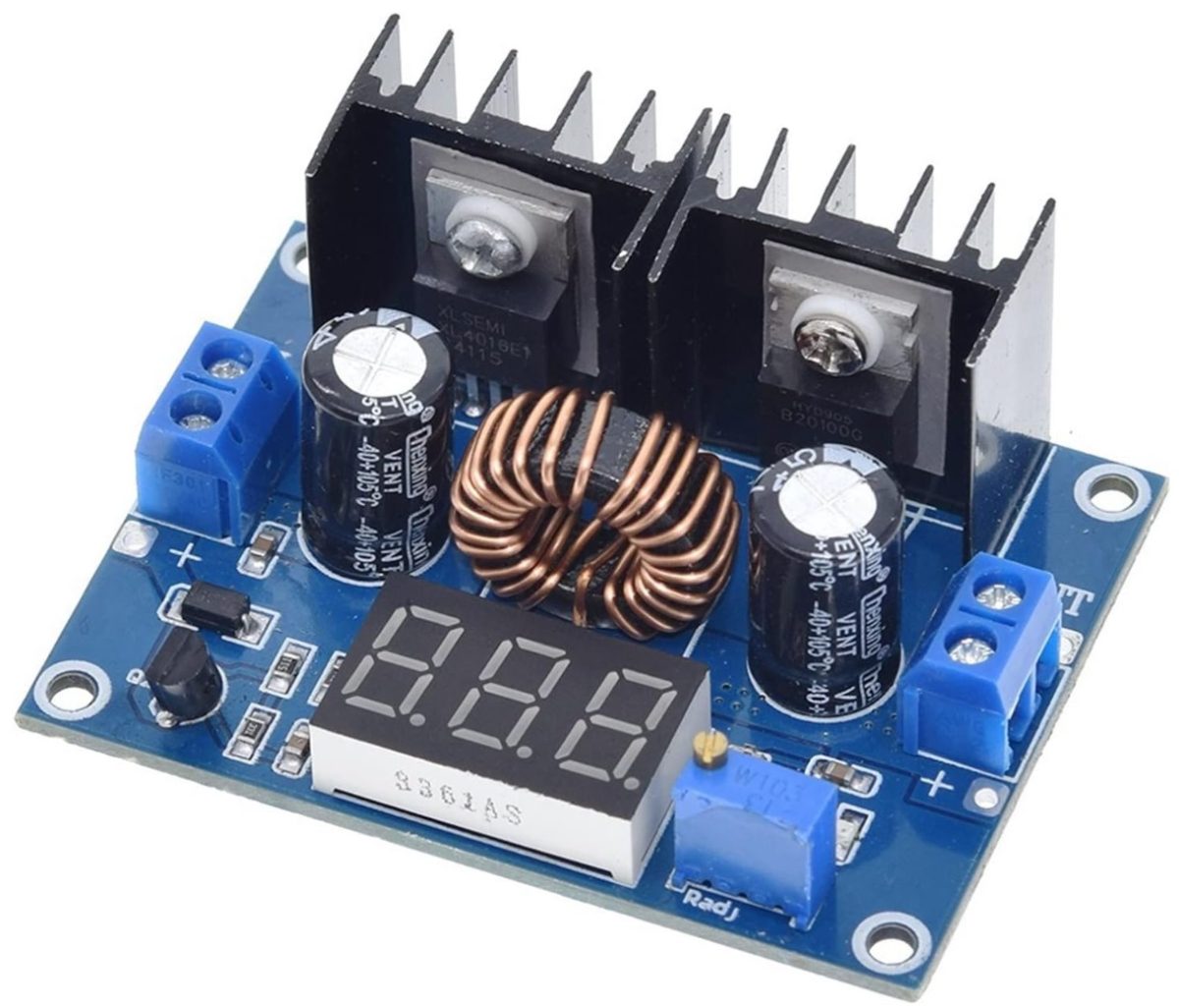

Modul XH-M404 je výkonný DC-DC step-down (buck) měnič, vhodný pro spolehlivé snížení napětí v rozsahu 4–40 V DC na nastavitelné výstupní napětí pomocí víceotáčkového trimru. Založený je na čipu XL4016E1, který je dimenzován až na 7 A výstupního proudu (krátkodobě), doporučeno max. 5 A pro trvalý provoz bez chlazení. Součástí modulu je 3místný LED voltmetr, který v reálném čase zobrazuje aktuální výstupní napětí. Měnič je ideální pro napájení elektronických zařízení, LED pásků, motorů, mikrokontrolérů, nabíječek nebo laboratorních obvodů. ⚙️ Technické parametry: Model: XH-M404 Typ: DC-DC step-down (buck) měnič Řídicí čip: XL4016E1 Vstupní napětí: 4 – 40 V DC Výstupní napětí: 1.25 – 36 V DC (nastavitelné víceotáčkovým trimrem) Výstupní proud: max. 7A (doporučeno max. 5 A trvale) Maximální výkon: až 180W Účinnost: až 96 % Regulace výstupu: víceotáčkový trimr Displej: LED voltmetr (zobrazuje výstupní napětí) Frekvence spínání: cca 180 kHz Rozměry: cca 65 × 39 × 22 mm Chlazení: možnost přidání pasivního/aktivního chladiče Ochrany: částečné (přepětí, přehřátí – dle návrhu) ✅ Využití: Snížení napětí např. z 24 V na 12 V nebo 5 V Napájení LED pásků, ventilátorů, motorů Napájení Arduino, ESP, STM32, dalších mikrokontrolérů DIY nabíječky (doporučeno s další ochranou) Laboratorní zdroj v kompaktní velikosti Vhodné pro automobilovou nebo solární techniku Tipy pro použití: Před připojením zátěže nejprve nastav výstupní napětí trimrem bez zatížení. Výstupní napětí lze jemně ladit – víceotáčkový trimr umožňuje přesné nastavení. Pro vyšší proudy přidej chladič na výkonový čip (XL4016) a/nebo ventilátor. Měnič není galvanicky oddělený – výstupní GND je spojena se vstupní. XH-M404 je výborný a všestranný snižující měnič napětí s vysokým výkonem a integrovaným voltmetrem. Vhodný do dílny, laboratoře i do trvalých napájecích řešení.
