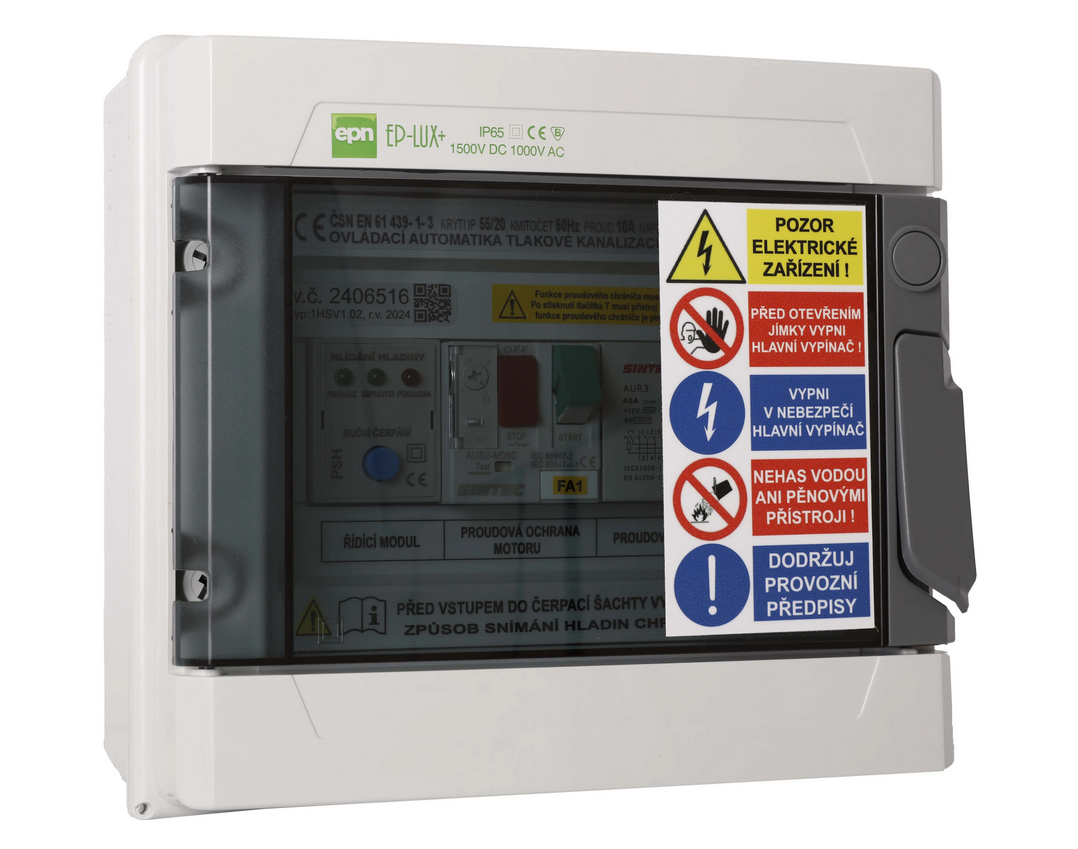

CLASSIC spínací skříň je určena k automatickému řízení chodu čerpadla na základě plovákových spínačů umístěných v čerpací jímce.
- Snímač hladiny je určen k automatickému řízení chodu čerpadla na základě plovákových spínačů umístěných v čerpací jímce.
- Při sepnutí spodního plováku připojeného na svorky 1a2 dojde k sepnutí výstupního kontaktu.
- Pokud dojde k sepnutí horního plováku na svorkách 3a4 dojde k sepnutí výstupního kontaktu nezávisle na stavu svorek 1a2 a současně dojde k přerušované signalizaci kontrolkou poruchy a akusticky.
- Na svorky 4a5 lze připojit kontakt motorové ochrany, takže při jeho sepnutí dojde k signalizaci kontrolkou porucha a akusticky.
- Na svorky 5a6 lze připojit pomocné relé a jeho kontakty signalizovat poruchu zařízení.
Činnost ovládacích prvků
- Hlavní vypínač (proudový chránič) – slouží k vypnutí celého zařízení včetně ovládacího obvodu. Proudový chránič je nutno 1x za měsíc provést test proudového chrániče. Po stlačení tlačítka T musí vypnout. Pokud chránič nevybaví je nutno ho neprodleně vyměnit.
- Proudová ochrana motoru – chrání motor před jeho zničením v případě vniknutí mechanických nečistot do řezacího ústrojí čerpadla, před jeho přetížením, nebo při výpadku jedné z fází.
- Spínač ruční čerpání – slouží k vyčerpání do hladiny minimální pro účel čištění a údržby. Po sepnutí spínače se čerpadlo uvede v chod po dobu držení tlačítka
